Verwerkingsadvies Combifor FLEX

LIGGER IN BOUWMUUR - OPLEGGING BOUWMUUR (INKASSING)
Heeft u gekozen voor een liggermontage met behulp van muurprofielen en haakbeugels? Sla dan deze stap over een ga meteen naar 'MUURPROFIEL PLAATSEN'
Voor oplegging bouwmuur leg de liggers min. 100 mm op in de bouwmuur. Werk de opleggingen goed aan met metselstenen en specie. Laat het metselwerk voldoende drogen en uitharden voordat u de thermostrips aanbrengt. Ga vervolgens naar stap 'THERMOSTRIPS AANBRENGEN'.


MUURPROFIEL PLAATSEN
Maak - waar nodig - de bouwmuur vrij van cementbaarden. Breng met behulp van een laser het muurprofiel op peil en houd daarbij rekening met leidingwerk en afwerkvloer. Boor gaten voor in de bouwmuur met een steenboor van 10 mm. Stel volgens het muurprofiel met behulp van de sleufgaten op de gewenste hoogte. Schroef het muurprofiel kruislings vast aan de bouwmuur met de speciale Combifor constructiepluggen 10 x 80 mm. Gebruik een 13 mm zeskantkop of 40 torx. Raadpleeg uw leverancier voor het aantal contructiepluggen per m1.

HAAKBEUGELS BEVESTIGEN EN LIGGER IN HAAKBEUGEL
Hang de haakbeugels aan het muurprofiel en plaats de beugels op de gewenste hart-op-hartafstand.
Plaats de liggers aan beide zijden volledig in de haakbeugel.
Maakt u gebruik van het schuif-koppelstuk? Ga dan eerst naar de stap 'SCHUIF-KOPPELSTUK PLAATSEN'.
LET OP! Plaats de eerste en laatste ligger, de zogenaamde strijkbalk, met de gesloten kant naar de bouwmuur.
Schroef de liggers op 7 punten (6 schroeven rondom en 1 schroef in de ligger) vast met zelfborende zeskantschroeven, minimaal 4,2 x 13 mm. Gebruik een 7 mm zeskantkop en maak gebruik van de voorgeponste bevestigingspunten in de haakbeugel.

SCHUIF-KOPPELSTUK PLAATSEN
Maakt u geen gebruik van het schuif-koppelstuk, sla deze stap dan over en ga meteen naar 'THERMOSTRIPS AANBRENGEN'.
Schuif het schuif-koppelstuk op de gewenste maat in de Combifor ligger en leg de verlengde ligger in de haakbeugel. Borg het schuif-koppelstuk met minimaal 3 verzinkte bouten, moeren en ringen M12 x 25 mm aan de ligger. Schroef de liggers op 7 punten (6 schroeven rondom en 1 schroef in de ligger) vast met zelfborende zeskantschroeven, minimaal 4,2 x 13 mm. Gebruik een 7 mm zeskantkop en maak gebruik van de voorgeponste bevestigingspunten in de haakbeugel.

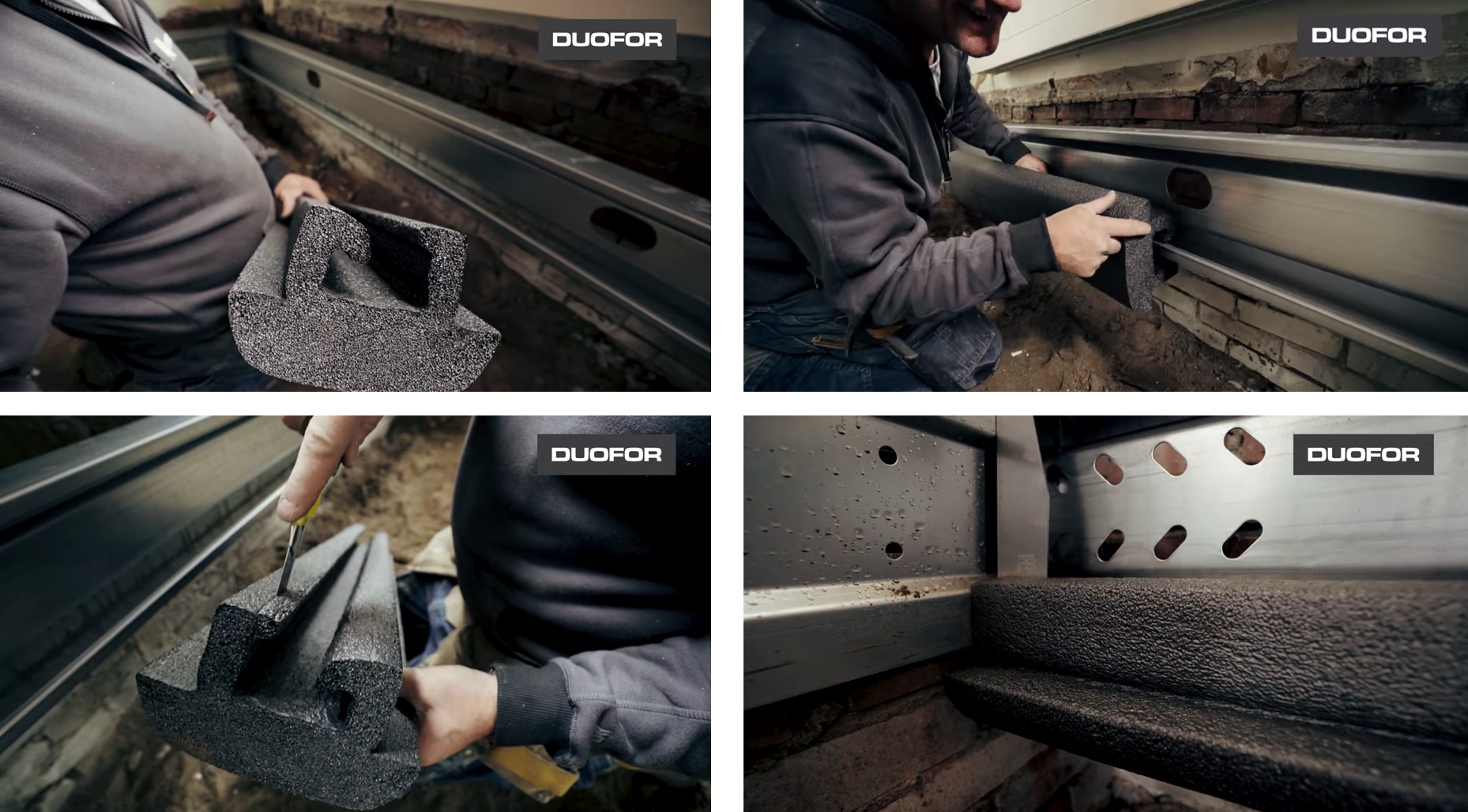

THERMOSTRIPS AANBRENGEN
Klik de thermostrip met een enkele draaibeweging om de ligger.
LET OP! Werk bij de strijkbalk van buiten naar binnen.
De thermostrip klemt automatisch en kan waar nodig worden verschoven. Sluit de thermostrips onderling en ter plaatsen van de bouwmuren goed aan. Maak hiervoor 2 zaagsneden in de kop van de thermostrip om de thermostrips goed tegen haakbeugel en muurprofiel aan te kunnen schuiven.
RAVELING AANBRENGEN
Hoeft u geen raveling aan te brengen? Sla deze stap dan over een ga meteen naar '(EPS) ISOLATIEPLATEN AANBRENGEN'.
Hang de raveelbeugels aan de Combifor liggers. Indien nodig maak een inkeping in de thermostrip. Bevestig de raveelbeugel met de rug aan de Combifor ligger.
TIP: Maak de raveelligger van een standaard Combifor ligger. (Wanneer u een calculatie van Duofor ontvangen heeft, is rekening gehouden met het aantal liggers.)  Schroef de raveelligger middels de voorgeponsten bevestiginspunten  vast. 2 schroeven bovenkant en 7 schroeven rondom de raveelbeugel (6 schroeven rondom en 1 schroef in de ligger). Gebruik zelfborende zeskantschroeven, minimaal 4,2 x 13 mm en 7 mm zeskantkop.

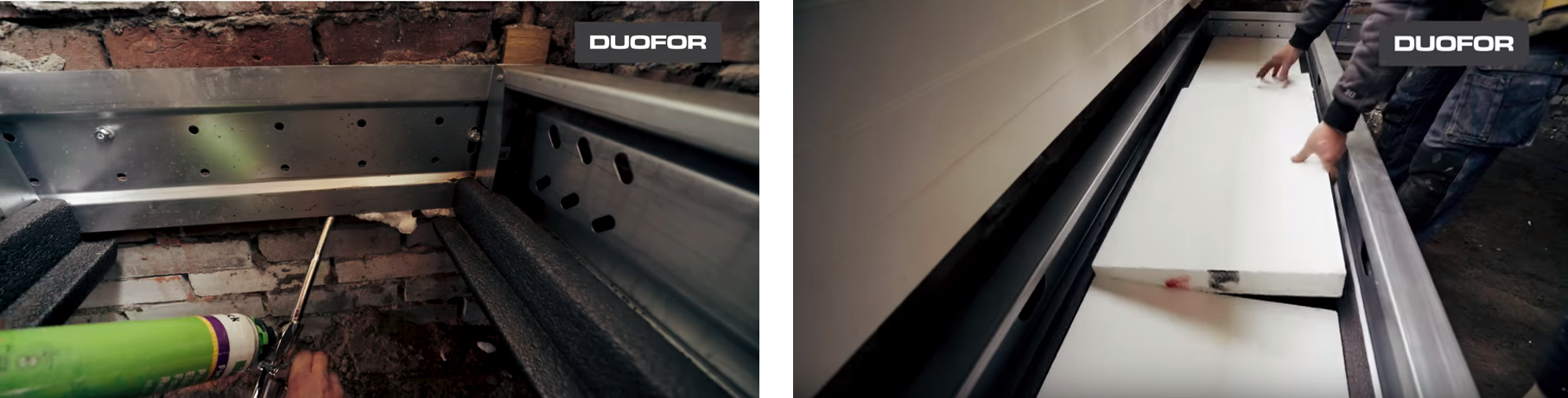

(EPS) ISOLATIEPLATEN AANBRENGEN
Dicht de kieren onder het muurprofiel af met bouwschuim. Indien nodig zaag de EPS-platen op maat: Leg de EPS-platen op de thermostrips en druk de platen tegen het muurprofiel. Werk van buiten naar binnen. De aansluitingen tussen isolatie, bouwdelen en eventuele doorvoeringen wederom afdichten met voldoende bouwschuim.

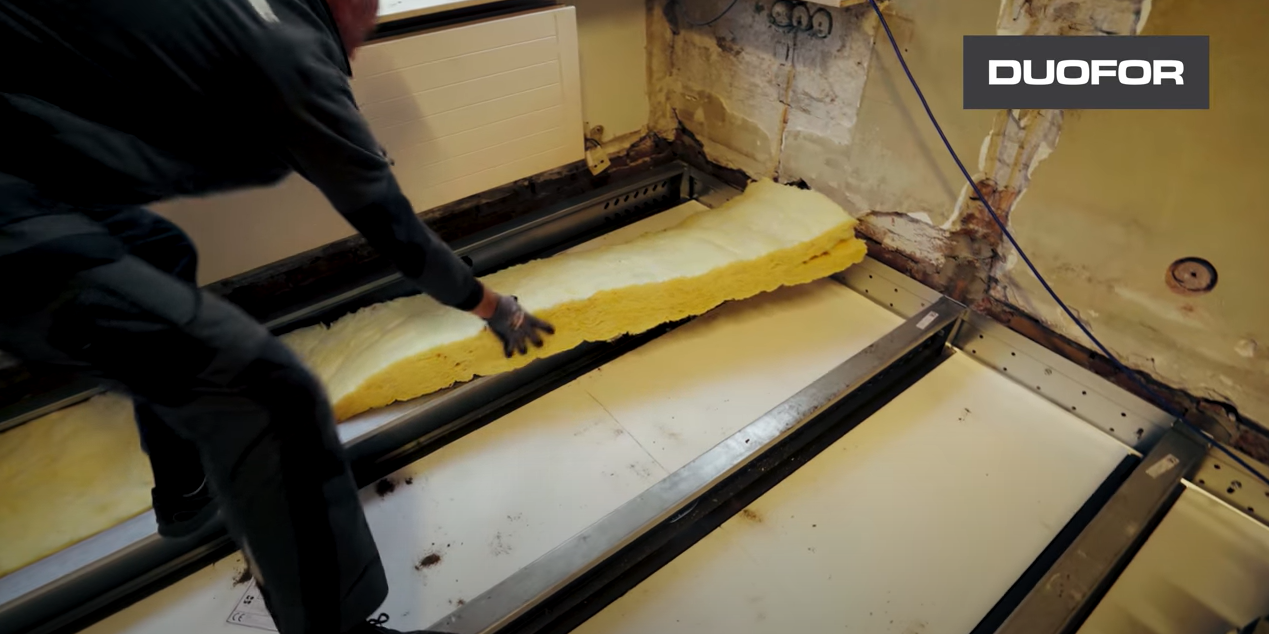

MINERALE WOL AANBRENGEN
Om de gewenste isolatiewaarde te bereiken, adviseren wij gebruik te maken van een tweede laag bestaande uit minerale wol. Deze zorgt voor extra demping in de vloerspouw.
Droogbouw (houten platen): advies 100 mm minerale wol (≤ λ 0,035 W/(m.K))
Semi-droogbouw (zwaluwstaartplaten met mortel): advies 120 mm minerale wol (≤ λ 0,035 W/(m.K))

PLAATMATERIAAL AANBRENGEN
Heeft u gekozen voor een semi-droge afwerking met zwaluwstaartplaten en mortel? Sla dan deze stap over en ga meteen naar 'ZWALUWSTAARTPLATEN AANBRENGEN'.
Voor een droogbouwafwerking, gebruikt u bij voorkeur een houten plaat (underlayment) van 21 mm dik. Breng de platen in verband en stuikend op de onderconstructie van liggers en isolatie aan. Houd een maximale hart-op-hartafstand van 610 mm aan.
TIP: Gebruik bij de houten platen een dikte van 21 mm. Een dikte van 18 mm is veelal de standaard maar een dikkere plaat verhoogt de stijheid van de vloer.

PLAAT BEVESTIGEN
De kopnaden van de plaat dienen minimaal één ligger te verspringen. Bevestig de platen met zelfborende vleugelteksschoeven van 4,2 x 38 mm of 4,8 x 50 mm.
TIP: Hanteer een hart-op-hartafstand van 200 mm, dit bevordert de stijfheid.

RANDZONE BEVESTIGEN
Schroef de houten topvloer in de randzone, ter hoogte van de haakbeugel, goed af. Gebruik hiervoor de zelfborende vleugelteksschroeven. Herhaal dit bij elke Combifor ligger.

ZWALUWSTAARTPLATEN AANBRENGEN
Heeft u gekozen voor een semi-droge afwerking met zwaluwstaartplaten en mortel? Sla dan de vorige stappen 'PLAATMATERIAAL AANBRENGEN' over.
Houd bij het leggen van de Duofor zwaluwstaartplaten de volgende legwijze aan:
In de breedterichting: Leg alleen de eindflenzen (onder- en bovenflenzen) op elkaar. Kleur op kleur en blank op blank.
In de lengterichting: Leg alle platen om en om met de sticker (Duofor sticker) naar boven en onderen. Kleur op kleur en blank op blank.
Loop de platen met de sticker aan de bovenkant in de platen met de sticker aan de onderkant.
TIP: Duofor zwaluwstaartplaten zijn standaard voorzien van de unieke rode legwijzer. Deze maakt het op elkaar aansluiten van de platen nog makkelijker.

ZWALUWSTAARTPLATEN BEVESTIGEN
Voordat u de Duofor platen bevestigd, plaatst u de Duofor RS ranstrook tussen de zwaluwstaartplaat en de bouwmuur. Schroef vervolgens de platen vast met de 4,2 x 13 mm zelfborende zeskantschroeven. Gebruik minimaal 2 schroeven per plaatbreedte per ligger.

ZWALUWSTAARTPLATEN AFWERKEN MET MORTEL
De Duofor zwaluwstaartplaten kunnen direct worden afgewerkt met zandcement, minimale dikte 45 mm, kwaliteit CT20-F4. Voor meer informatie over een geschikte mortel kunt u onze Duofor MORTELGIDS downloaden of raadpleeg Duofor. U kunt ons bereiken via +31 (0) 62 31 41 66 of via onze chatfunctie.

Wilt u de verwerkingsadviezen van de Combifor FLEX systeemvloer liever als gedrukte versie bij de hand? U kunt deze ook downloaden via Downloads.
