Combifor Fix

Verwerkingsadvies Combifor FIX

LIGGER IN BOUWMUUR
Sla deze stap over als u voor 'LIGGER OP BOUWMUUR' of 'MUURPROFIEL PLAATSEN' gekozen heeft.
Voor oplegging bouwmuur leg de liggers 488 of 610 mm hart-op-hart (afhankelijk van de gekozen EPS broodjes maat) en ca. 100 mm op in de bouwmuur.
Werk de opleggingen goed aan met metselstenen en specie. Laat het metselwerk voldoende drogen en uitharden voordat u de EPS broodjes aanbrengt. Ga vervolgens naar stap 'EPS BROODJES AANBRENGEN'.

LIGGER OP BOUWMUUR
Sla deze stap over als u voor 'LIGGER IN BOUWMUUR' of 'MUURPROFIEL PLAATSEN' gekozen heeft.
Leg de liggers 488 of 610 mm hart-op-hart (afhankelijk van de gekozen EPS broodjes maat) en minimaal 100 mm op de bouwmuur. Metsel tussen de liggers op en ga naar de stap 'EPS BROODJES AANBRENGEN'.
LET OP! Laat het metselwerk altijd voldoende drogen voordat u de topvloer aanbrengt.

MUURPROFIEL PLAATSEN
Sla deze stap over als u voor 'LIGGER OP BOUWMUUR' of 'LIGGER IN BOUWMUUR' gekozen heeft.
Maak - waar nodig - de bouwmuur vrij van cementbaarden. Breng met behulp van een laser het muurprofiel op peil en houd daarbij rekening met leidingwerk en afwerkvloer. Boor gaten voor in de bouwmuur met een steenboor, 10 mm. Stel volgens het muurprofiel met behulp van de sleufgaten op de gewenste hoogte. Schroef het muurprofiel kruislings vast aan de bouwmuur met de speciale Combifor constructiepluggen 10 x 80. Gebruik een 13 mm zeskantkop of 40 torx. Raadpleeg uw leverancier voor het aantal contructiepluggen per m1.

HAAKBEUGELS BEVESTIGEN EN LIGGER IN HAAKBEUGEL
Hang de haakbeugels aan het muurprofiel en plaats de beugels op de gewenste hart-op-hartafstand 488 of 610 mm.
Plaats de liggers aan beide zijden volledig in de haakbeugel. Maakt u gebruik van het schuif-koppelstuk? Ga dan eerst naar de stap 'SCHUIF-KOPPELSTUK PLAATSEN'.
Schroef de liggers op 7 punten (6 schroeven rondom en 1 schroef in de ligger) vast met zelfborende zeskantschroeven, minimaal 4,2 x 13 mm. Gebruik een 7 mm zeskantkop en maak gebruik van de voorgeponste bevestigingspunten in de haakbeugel.

SCHUIF-KOPPELSTUK PLAATSEN
Maakt u geen gebruik van het schuif-koppelstuk, sla deze stap dan over en ga meteen naar 'EPS BROODJES AANBRENGEN'.
Schuif het schuif-koppelstuk op de gewenste maat in de Combifor ligger en leg de verlengde ligger in de haakbeugel. Borg het schuif-koppelstuk met minimaal 3 verzinkte bouten, moeren en ringen M12 x 25 mm aan de ligger. Schroef de liggers op 7 punten (6 schroeven rondom en 1 schroef in de ligger) vast met zelfborende zeskantschroeven, minimaal 4,2 x 13 mm. Gebruik een 7 mm zeskantkop en maak gebruik van de voorgeponste bevestigingspunten in de haakbeugel.

EPS AANBRENGEN BIJ HOUTEN OF ZWALUWSTAARTPLATEN VLOER

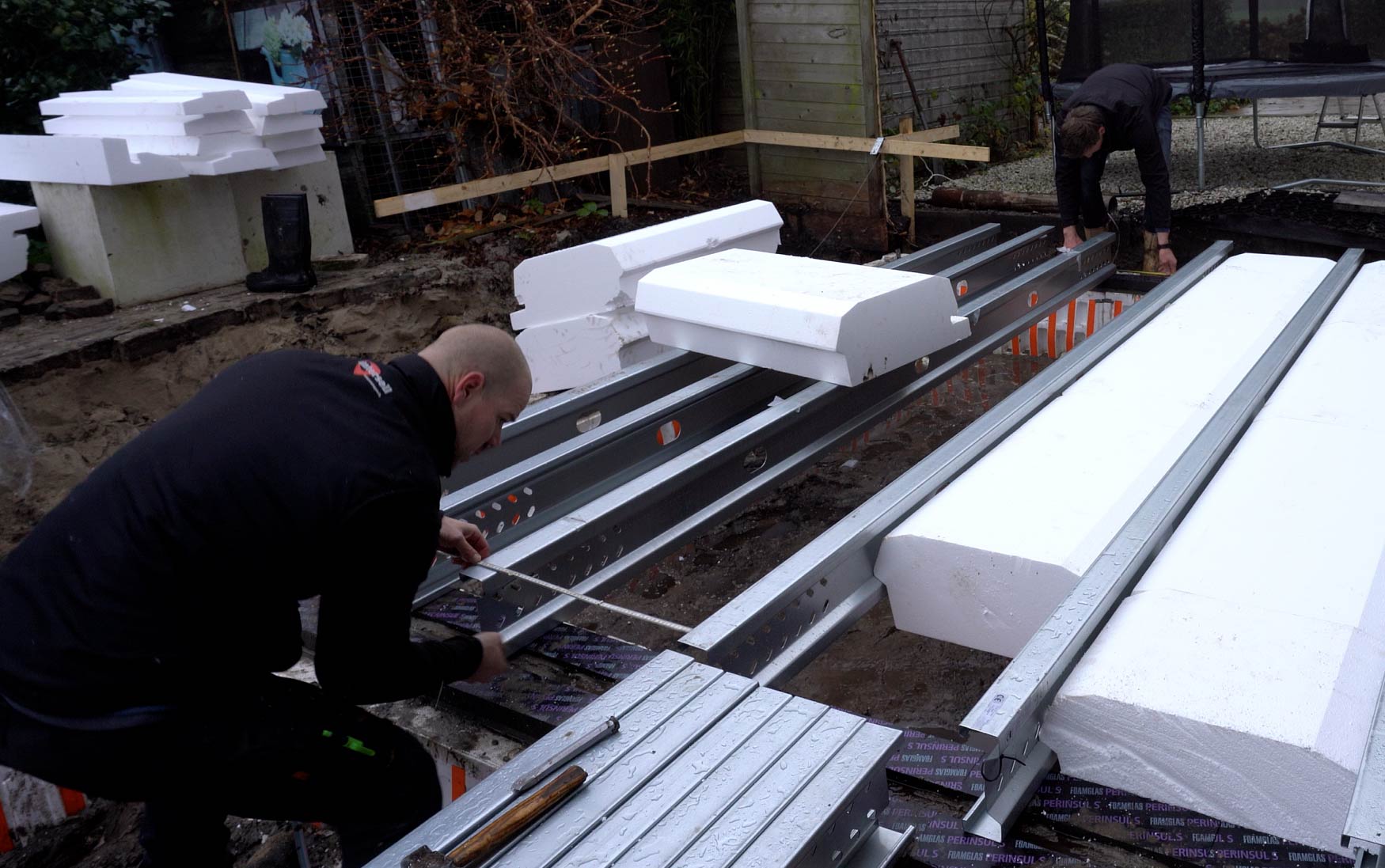

Plaats de EPS broodjes nadat de liggers op de 488 of 610 mm hart-op-hartmaat liggen.


Stap 1
Breng de eerste ligger samen met het open eindstuk als eerste aan. Daarna de volgende ligger en EPS broodje. Breng de broodjes aan onder de schuine hoek van het broodje en haak deze om de onderlip. Druk daarna het broodje op zijn plaats.
Stap 2
Breng vervolgens de overige liggers en EPS broodje aan. Eindig met een dicht eindstuk.

EPS AANBRENGEN BIJ BETONVLOER
Plaats de EPS broodjes nadat de liggers op de 488 of 610 mm hart-op-hartmaat liggen.


Stap 1
Breng de eerste ligger samen met het open eindstuk als eerste aan. Daarna de volgende ligger en EPS broodje. Breng de broodjes aan onder de schuine hoek van het broodje en haak deze om de onderlip. Druk daarna het broodje op zijn plaats.
Stap 2
Breng vervolgens de overige liggers en EPS broodje aan. Eindig met een dicht eindstuk.


GEISOLEERDE ONDERSLAG
Bij extreme overspanningen en/of belastingen kunt u een geïsoleerde onderslag aanbrengen. Deze wordt geïsoleerd met behulp van een open en dicht eindstuk. Koppel deze aan de onderzijde met isolatieankers en clips.

EINDSTUKKEN AANBRENGEN
Breng op het laatst de dichte eindstukken aan. Sluit deze goed aan tussen de laatste ligger (strijkbalk) en de bouwmuur. Wanneer de afstand groter is dan de dikte van het eindstuk, kunt u dit verder opvullen met EPS of vullen met bouwschuim.

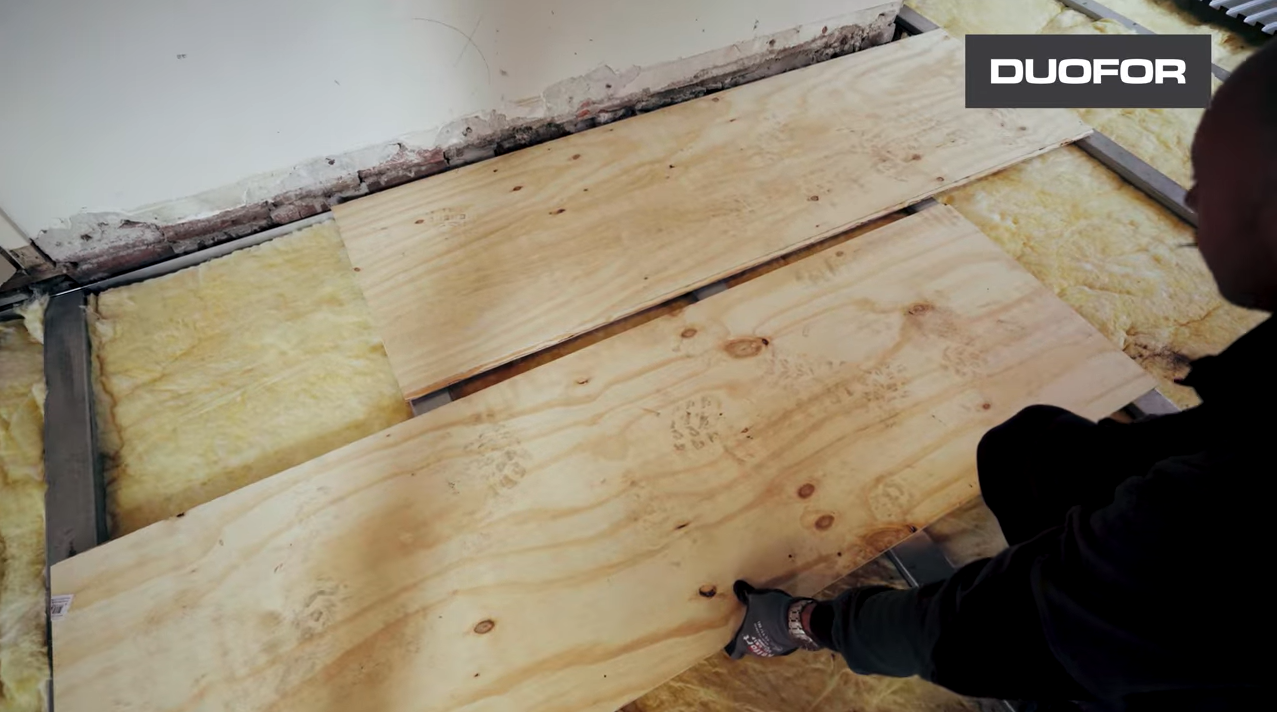

PLAATMATERIAAL AANBRENGEN
Heeft u gekozen voor een semi-droge afwerking met zwaluwstaartplaten en mortel? Sla dan deze stap over en ga meteen naar 'ZWALUWSTAARTPLATEN AANBRENGEN'.
Heeft u gekozen voor een betonnen afwerking met wapening? Sla dan deze stap over en ga meteen naar 'BEKISTING EN WAPENING PLAATSEN'.
Voor een droogbouwafwerking, gebruikt u bij voorkeur een houten plaat (underlayment) van 21 mm dik. Breng de platen in verband en stuikend op de onder constructie van liggers en isolatie aan. Houd een maximale hart-op-hartafstand van 610 mm aan.
TIP: Gebruik bij de houten platen een dikte van 21 mm. Een dikte van 18 mm is veelal de standaard maar een dikkere plaat verhoogt de stijheid van de vloer.

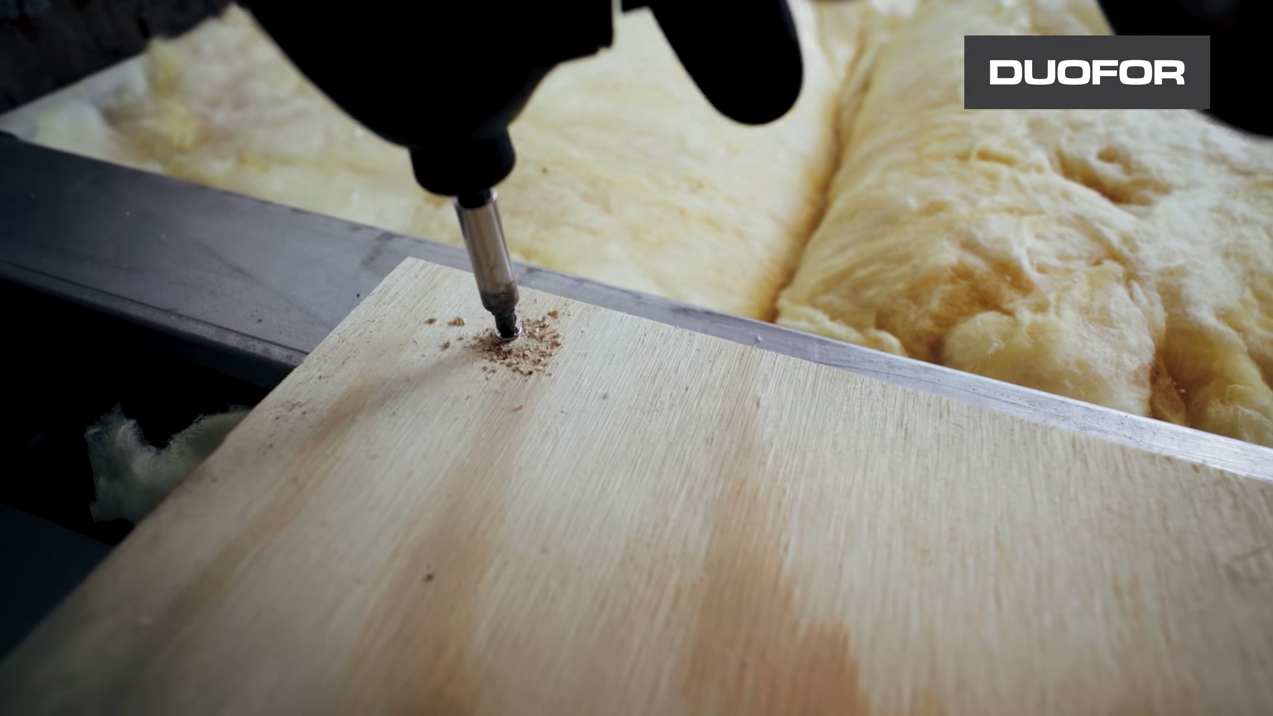

PLAAT BEVESTIGEN
De kopnaden van de plaat dienen minimaal één ligger te verspringen. Bevestig de platen met zelfborende vleugelteksschoeven van 4,2 x 38 mm of 4,8 x 50 mm
TIP: Hanteer een hart-op-hartafstand van 200 mm, dit bevordert de stijfheid.

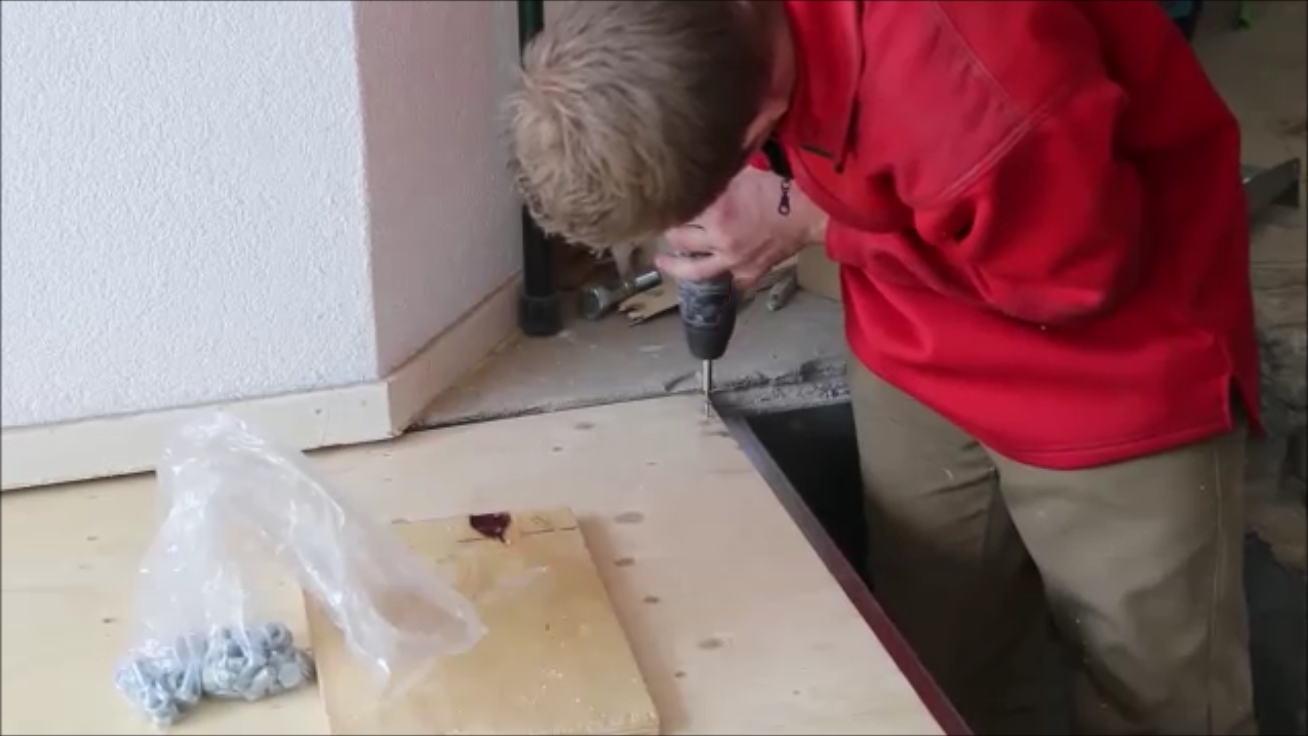

RANDZONE BEVESTIGEN
Schroef de houten topvloer in de randzone, ter hoogte van de haakbeugel, goed af. Gebruik hiervoor de zelfborende vleugelteksschroeven. Herhaal dit bij elke Combifor ligger.

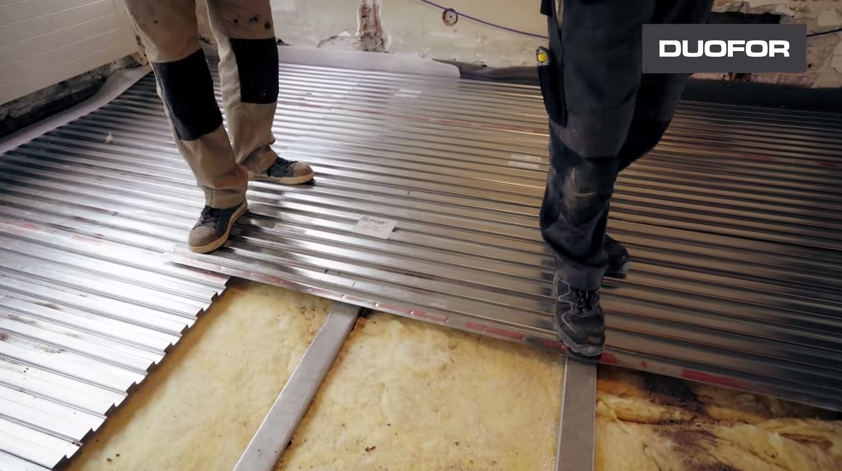

ZWALUWSTAARTPLATEN AANBRENGEN
Heeft u gekozen voor een semi-droge afwerking met zwaluwstaartplaten en mortel? Sla dan de vorige stappen 'PLAATMATERIAAL AANBRENGEN' over.
Heeft u gekozen voor een betonnen afwerking met wapening. Sla dan deze stap over en ga meteen naar 'BEKISTING EN WAPENING PLAATSEN'.
Houd bij het leggen van de Duofor zwaluwstaartplaten de volgende legwijze aan:
In de breedterichting: Leg alleen de eindflenzen (onder- en bovenflenzen) op elkaar. Kleur op kleur en blank op blank.
In de lengterichting: Leg alle platen om en om met de sticker (Duofor sticker) naar boven en onderen. Kleur op kleur en blank op blank.
Loop de platen met de sticker aan de bovenkant in de platen met de sticker aan de onderkant.
TIP: Duofor zwaluwstaartplaten zijn standaard voorzien van de unieke rode legwijzer. Deze maakt het op elkaar aansluiten van de platen nog makkelijker.

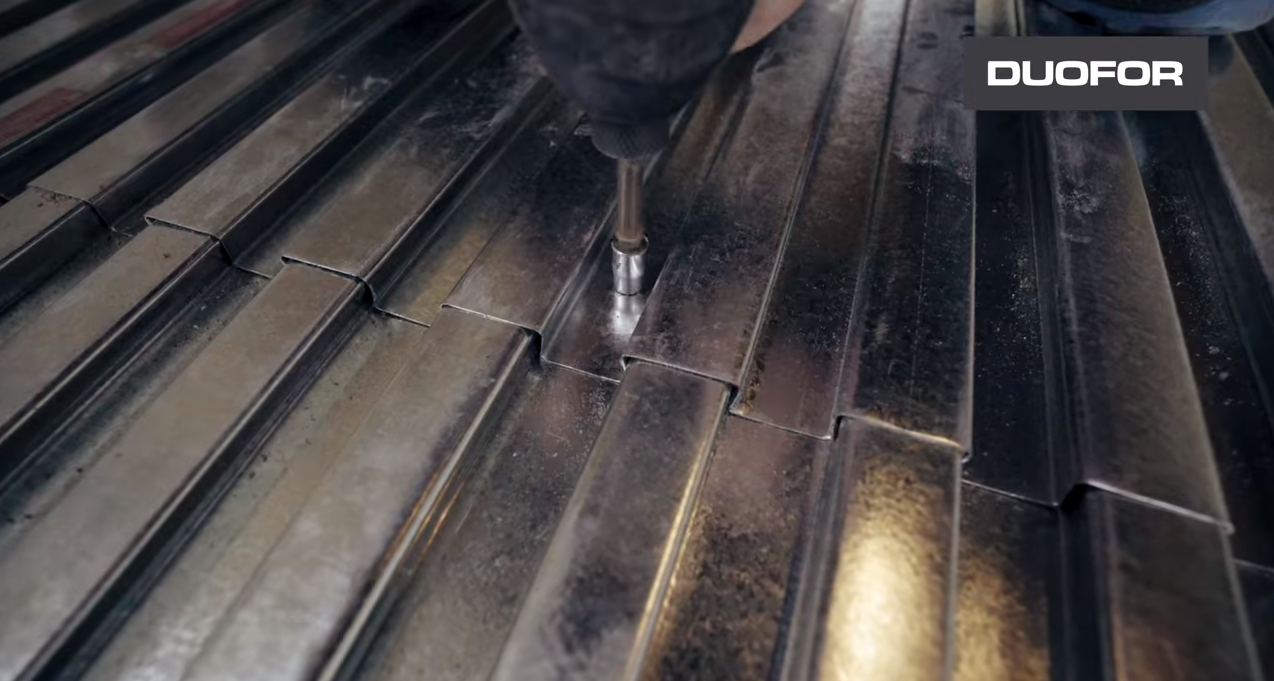

ZWALUWSTAARTPLATEN BEVESTIGEN
Voordat u de Duofor platen bevestigd, plaatst u de Duofor RS ranstrook tussen de zwaluwstaartplaat en de bouwmuur. Schroef vervolgens de platen vast (in de onderflens)met de 4,2 x 13 mm zelfborende zeskantschroeven. Gebruik minimaal 2 schroeven per plaatbreedte per ligger.

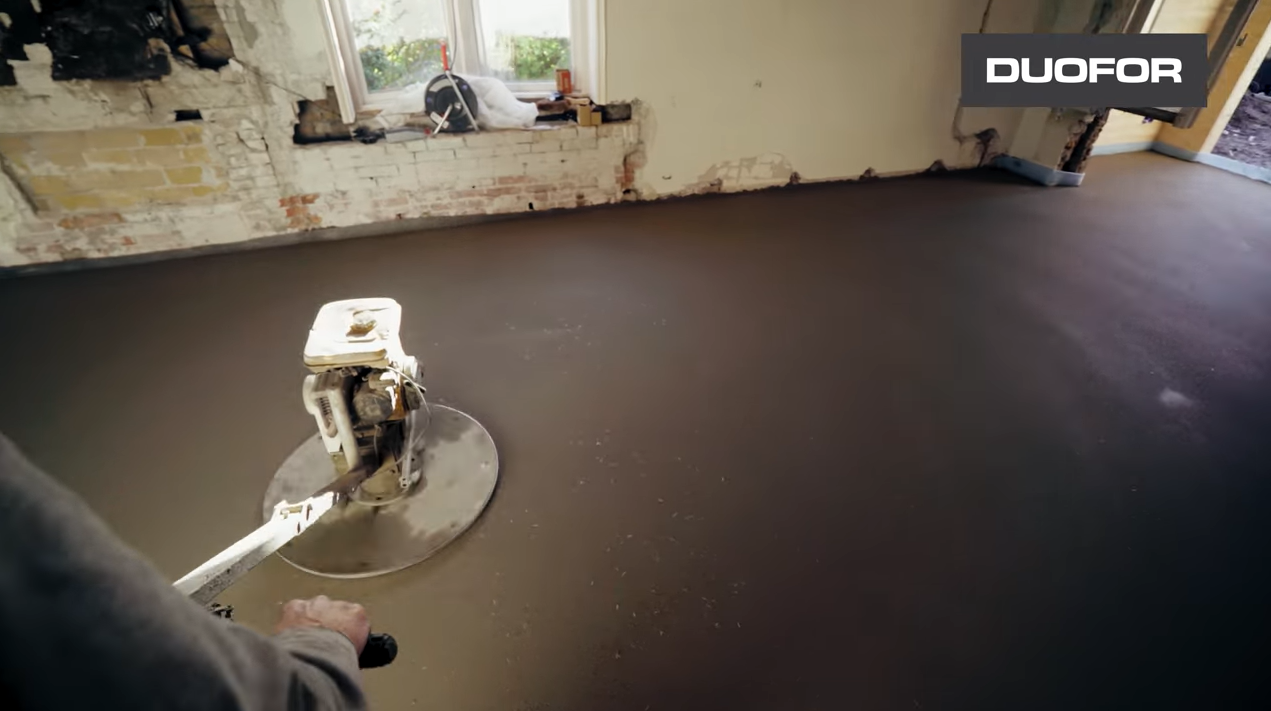

ZWALUWSTAARTPLATEN AFWERKEN MET MORTEL
De Duofor platen kunnen direct worden afgewerkt, dikte vanaf bovenzijde 45 mm.
Zandcement vloer, kwaliteit CT20-F4, verbruik 10 l/m2/cm.
Vloeimortel, kwaliteit CT-C16F3, verbruik 10 l/m2/cm.
Voor meer informatie over een geschikte mortel kunt u onze Duofor MORTELGIDS downloaden of raadpleeg Duofor.

BEKISTING EN WAPENING PLAATSEN
Heeft u gekozen voor een betonnen afwerking met wapening. Sla dan de vorige stappen 'PLAATMATERIAAL AANBRENGEN' en 'ZWALUWSTAARTPLATEN AANBRENGEN' over.
Breng de randbekisting, wapening en verdere bekisting aan. Daar waar de liggers vrij op de bouwmuur zijn opgelegd. Leg de wapening direct op de stalen liggers. De wapeningszwaarte is n.t.b. maar tenminste Ø 5 x 150 x 150 mm.

BETON STORTEN EN VERDICHTEN
Stort de beton en verdicht deze goed. De ingestorte ligger levert een zéér hoge gecombineerde stijfheid. Minimale kwaliteit C20/25, korrelgrootte maximaal 16 mm. Bij de minimale dikte van 30 mm boven de liggers is het verbruik 70 l/m2.

Wilt u de verwerkingsadviezen van de Combifor systeemvloer liever als gedrukte versie bij de hand? U kunt deze ook downloaden via Downloads. Hier vindt u nog meer verwerkingsadviezen
